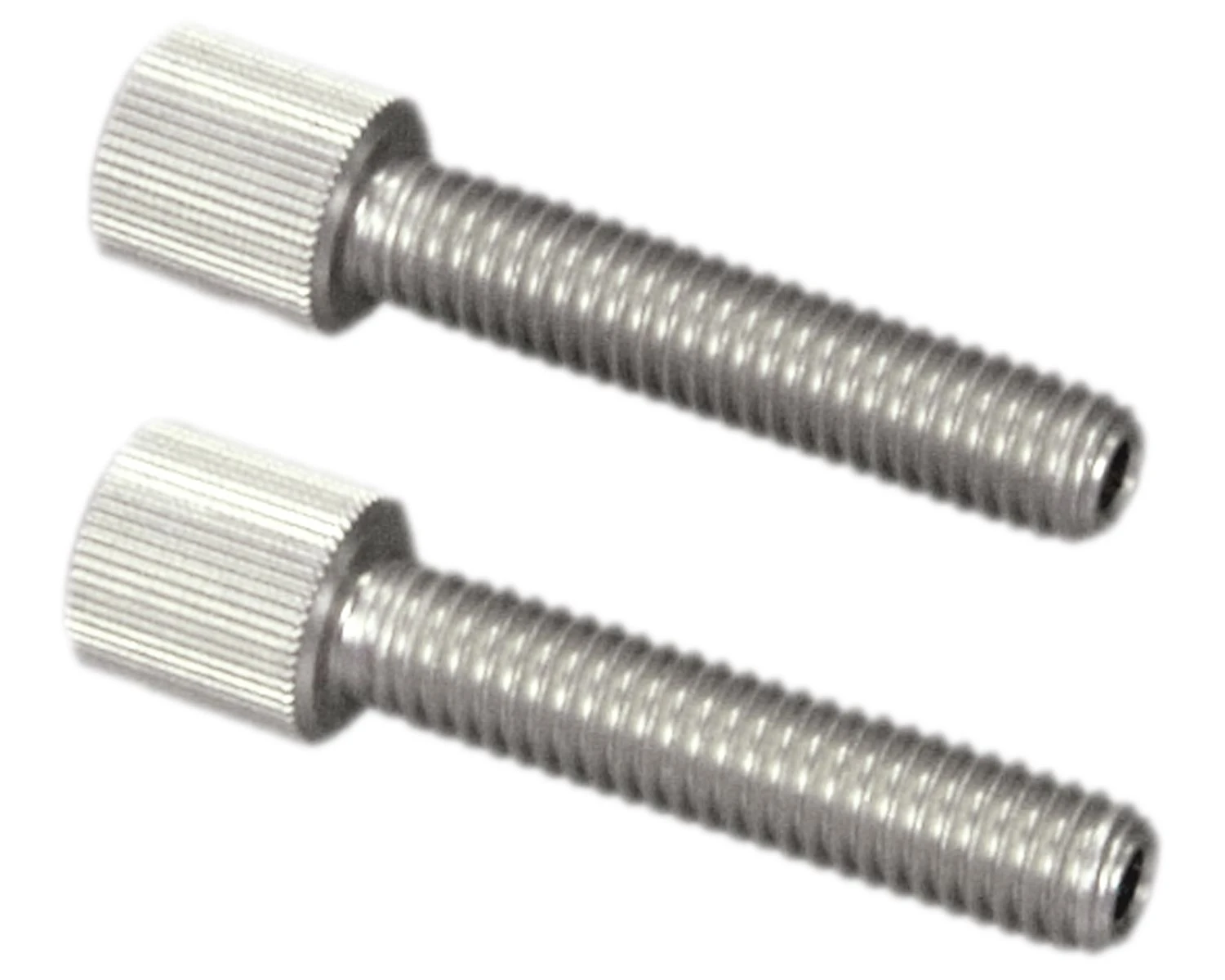

Rohloff Zugeinsteller

Der Rohloff Zugeinsteller dient als Einsteller für den Zuggegenhalter gerade (8260) sowie dem Zuggegenhalter Cantileversockel (8259) welche bei der internen Schaltzugführung benötigt werden.

Bei den Versionen mit interner Schaltansteuerung befinden sich die Zugeinsteller am Zuggegenhalter. Dieser ist je nach Ausführung des Fahrrades am linken Bremssockel oder an der linken Kettenstrebe montiert.

Montagehinweis

Die Zugeinsteller mit etwas Fett von oben einschrauben. Gegenhalter so ausrichten, dass die Zugeinsteller in Richtung der Zugführungen des Getriebes zeigen.

Beide Zugeinsteller sollten ca. zwei Umdrehungen aus dem Zuggegenhalter herausgedreht sein.

Die Schaltzugspannung wird durch Drehen der Zugeinsteller eingestellt. Das Herausdrehen der Zugeinsteller erhöht die Schaltzugspannung. Für ein leichtes Schalten ist die Schaltzugspannung so einzustellen, dass beim Drehen des Schaltgriffs ein Drehspiel von etwa 5 mm spürbar ist. Die Markierung auf dem Schaltgriff kann ohne Veränderung der Schaltzugspannung mit den Zahlen in Deckung gebracht werden, indem einer der Zugeinsteller herein- und der andere im gleichen Maß herausgedreht wird.

Achtung
Zu große Schaltzugspannung erhöht die Reibung in den Schaltzügen und damit die Schaltkraft.
